Zajímavé příklady z propagačních materiálů firmy

Ideální instalace IVT Greenline E9

Nedaleko Poděbrad se nachází velmi vydařená instalace tepelného čerpadla IVT Greenline E9. Díky vhodným geologickým podmínkám odebírá tepelné čerpadlo teplo ze studny se spodní vodou, která má teplotu 13^oC. V celém domě je instalováno podlahové vytápění, které pracuje s teplotou vstupní vody 35 - 40^oC. Tyto podmínky umožňují tepelnému čerpadlu pracovat v ideálních podmínkách s průměšrným ročním topným faktorem přesahující hodnotu 5. V tomto topném faktoru je započítán i příkon ponorného čerpadla ve studni, který je 550 W.
V tomto objektu připravujeme instalaci měřiče tepla a podružného elektroměru, abychom mohli dlouhodobě sledovat a vyhodnotit provozní parametry systému.

Prudký růst cen ropy se v roce 2000 projevil nejen nárůstem ceny benzínu a nafty, ale i zdražením propanu a topných olejů. Provozní náklady domů vytápěných těmito palivy se vyšplhaly do závratných výšek a celá řada majitelů začala přemýšlet o jiném způsobu vytápění. Jedním z nich byl i majitel rodinného domu nedaleko Havířova, který se rozhodl propanové topení zrušit a nahradit ho tepelným čerpadlem IVT.
Jedná se o rodinný dům s tepelnou ztrátou 20 kW s venkovním nevytápěným bazénem. Původním zdrojem tepla byl plynový kotel o výkonu 25 kW. V objektu byly instalovány konvektory JAGA a rozvody z měděných trubek v topném spádu 90/700C. Spotřeba propanu pro vytápění a ohřev teplé užitkové vody byla cca 6 000 l/rok.
Aby bylo možné zrušit kotelnu na propan a instalovat tepelné čerpadlo, bylo nutné upravit topný systém tak, aby vyhovoval nižšímu teplotnímu spádu vhodnému pro tepelné čerpadlo. V rámci těchto úprav bylo dokoupeno několik konvektorů a byly provedeny úpravy potrubních rozvodů v suterénu. Na zahradě mezitím vznikl plošný kolektor o ploše 900 m².
Nově instalované tepelné čerpadlo IVT Greenline E16 o výkonu 15,5 kW je doplněno elektrokotlem o výkonu 6 kW a společně zajišťují vytápění objektu, ohřev TUV v nerezovém bojleru ACV HR 321 o objemu 300 l a ohřev vody v bazénu.
Po instalaci tepelného čerpadla IVT klesnou náklady na provoz domu o 72 500,- Kč. Při započítání spotřeby energie pro ohřev bazénu, představuje roční úspora nákladů 93 000,- Kč.

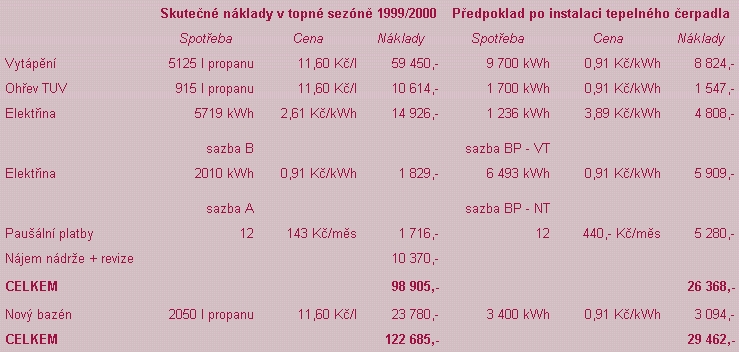

V následující tabulce jsou uvedeny skutečné spotřeby energií za minulou topnou sezónu a předpokládané spotřeby při použití tepelného čerpadla IVT. Vzhledem k tomu, že původně nebyl bazén ohříván, jsou náklady na jeho ohřev uvedeny zvlášť.
Skutečné náklady v topné sezóně 1999/2000 Předpoklad po instalaci tepelného čerpadla. Celkové náklady na instalaci tepelného čerpadla, včetně zemních prací, nového nerezového bojleru, montáže a úprav topného systému byly 490 000,- Kč. Vzhledem k velmi razantním úsporám se tyto náklady vrátí již za šest let. V případě získání státní podpory, která sníží náklady na tepelné čerpadlo o 110 000,- Kč, bude tato návratnost necelých pět let.

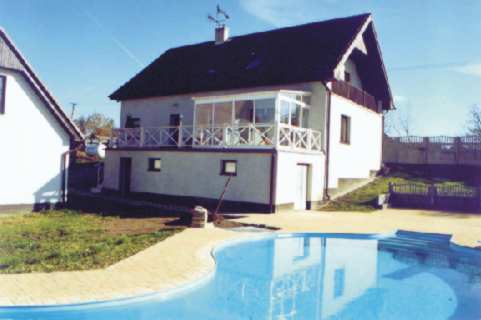

Akci realizovala ostravská firma TALPA-RPF v roce 2000. Rodinný dům a bazén vytápěný tepelným čerpadlem IVT Greenline E16

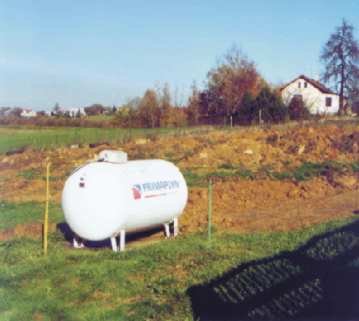

Dnes již zbytečná nádrž na propan, jejíž plnění stálo ročně přes 80 000,- Kč. V pozadí je vidět instalace plošného kolektoru.
